La construction des murs et structures verticales constitue l’ossature fondamentale de tout bâtiment, déterminant sa stabilité, sa durabilité et ses performances énergétiques. Cette étape du gros œuvre exige une maîtrise technique approfondie des matériaux, des techniques de mise en œuvre et des réglementations en vigueur. Avec l’évolution des normes thermiques RT2012 puis RE2020 et des exigences parasismiques, les professionnels du BTP doivent adapter leurs méthodes constructives pour garantir des ouvrages performants et pérennes. La qualité de l’exécution des structures verticales influence directement le confort des occupants et la longévité du bâtiment.
Fondations et infrastructure pour structures verticales
La réalisation de structures verticales performantes débute par une conception rigoureuse des fondations, véritable socle de stabilité de l’ensemble architectural. L’interface entre le sol et la structure doit être étudiée avec précision pour garantir une transmission optimale des charges et éviter les désordres structurels. Les professionnels de la construction intègrent les contraintes géotechniques, climatiques et sismiques dès la phase de conception pour dimensionner correctement ces éléments porteurs.
Calcul de portance du sol selon la norme NF P94-261
La norme NF P94-261 définit les méthodes de calcul de la portance des fondations superficielles, établissant des critères précis pour évaluer la résistance du sol. Cette réglementation impose la prise en compte de facteurs géométriques, mécaniques et de sécurité pour déterminer la contrainte admissible sous les semelles. Les ingénieurs géotechniciens utilisent des coefficients de sécurité partiels variant de 1,4 à 2,3 selon la nature des sols et les conditions de mise en œuvre.
L’approche semi-probabiliste intégrée dans cette norme permet une évaluation plus fine des risques, en distinguant les états limites ultimes des états limites de service. Les professionnels réalisent des essais in situ comme le pénétromètre dynamique ou le pressiomètre Ménard pour caractériser précisément les propriétés mécaniques du sol. Cette démarche scientifique garantit un dimensionnement optimal des fondations, évitant le sur-dimensionnement coûteux ou le sous-dimensionnement dangereux.
Dimensionnement des semelles filantes et isolées
Le dimensionnement des semelles constitue une étape déterminante pour la stabilité des murs porteurs, nécessitant une analyse précise des descentes de charges et des caractéristiques géotechniques. Les semelles filantes sous murs porteurs doivent présenter une largeur minimale de 40 cm pour les constructions courantes, avec une hauteur respectant le rapport h ≥ B/4 où B représente la largeur de la semelle. Cette géométrie assure une diffusion correcte des contraintes dans le béton et évite les phénomènes de poinçonnement.
Les semelles isolées sous poteaux demandent une attention particulière au niveau des armatures de répartition, avec un ferraillage minimal de 4 barres HA12 par direction pour les sections courantes. L’enrobage des armatures doit respecter 5 cm minimum en contact avec le sol, garantissant la durabilité de l’acier face aux agressions chimiques. Les professionnels expérimentés recommandent l’utilisation d’un béton C25/30 minimum pour les semelles, offrant une résistance satisfaisante aux cycles gel-dégel.

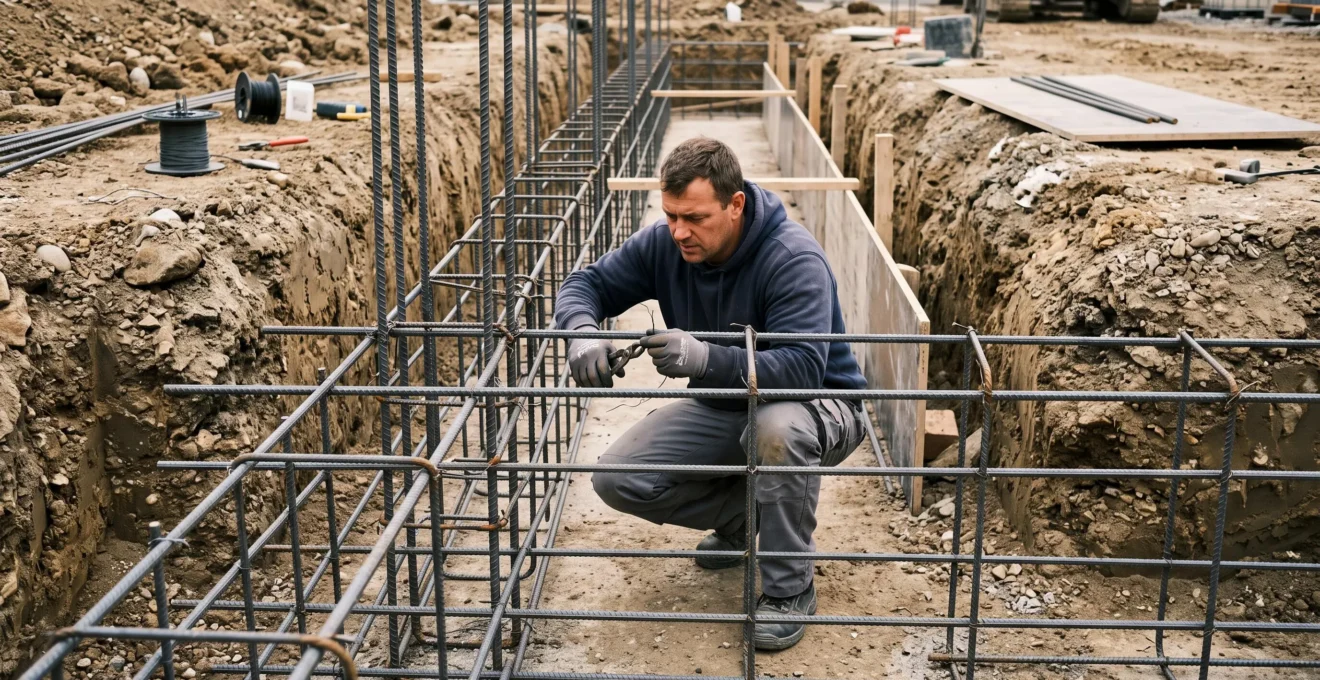

Mise en œuvre des longrines béton armé
Les longrines en béton armé jouent un rôle d’interface entre les fondations et les murs ou poteaux, en particulier sur les terrains hétérogènes ou en présence de vide sanitaire. Elles assurent la reprise et la répartition des charges, tout en limitant les tassements différentiels entre appuis. En pratique, on distingue les longrines de liaison, utilisées pour relier des semelles isolées, et les longrines de rive, positionnées en périphérie de la construction pour reprendre les murs porteurs extérieurs.
Le dimensionnement des longrines s’effectue en considérant leur comportement comme des poutres isostatiques ou hyperstatiques, soumises à des charges réparties et ponctuelles. La hauteur structurelle se situe couramment entre 30 et 60 cm pour les maisons individuelles, avec une largeur de 20 à 30 cm selon les efforts tranchants. Un acier longitudinal de type HA Fe E500 est disposé en nappes supérieures et inférieures, complété par des cadres HA6 ou HA8 espacés de 15 à 20 cm pour contrôler le cisaillement.
Sur chantier, la mise en œuvre des longrines nécessite un calage précis sur des plots ou cales réglables, afin de garantir le respect des niveaux et des pentes éventuelles vers les dispositifs de drainage. Le coffrage peut être réalisé à l’aide de planches traditionnelles ou de banches manuportables, avec un soin particulier apporté à la continuité des armatures aux angles et aux zones de reprise de bétonnage. Un enrobage minimal de 4 cm est impératif pour protéger les aciers contre la corrosion et les agressions chimiques du sol.
Pour la mise en œuvre de fondations performantes et de structures verticales en béton armé ou ossature bois en Île-de-France, des entreprises spécialisées comme Nexobat accompagnent les maîtres d’ouvrage sur l’ensemble du gros œuvre, de la reprise en sous-œuvre aux surélévations, avec une garantie décennale.
Systèmes de drainage périphérique et étanchéité
Les systèmes de drainage périphérique constituent un complément indispensable aux fondations, surtout en présence de nappes phréatiques hautes ou de terrains très argileux. Leur objectif est de limiter la pression hydrostatique sur les murs enterrés et d’éviter les infiltrations qui pourraient dégrader les structures verticales. En pratique, un drain de type DN100 perforé est posé au pied des fondations, sur un lit de graviers lavés, puis enveloppé dans un géotextile pour empêcher le colmatage.
Le drainage périphérique s’accompagne d’une gestion rigoureuse des eaux pluviales, avec la mise en place de boîtes de collecte, de regards de visite et d’une évacuation gravitaire vers un exutoire conforme à la réglementation locale. Les pentes du drain sont généralement comprises entre 0,5 et 1 %, garantissant un écoulement efficace sans stagnation. Il convient également de séparer clairement les réseaux d’eaux pluviales et d’eaux usées pour respecter les prescriptions sanitaires et environnementales.
En parallèle, l’étanchéité des structures verticales enterrées repose sur l’application de membranes bitumineuses, de résines liquides ou de mortiers d’imperméabilisation. Ces revêtements sont appliqués sur un support propre, sain et légèrement humidifié, puis protégés mécaniquement par des panneaux alvéolés type Delta MS ou des panneaux isolants rigides. Cet ensemble drainage et étanchéité fonctionne comme un véritable système de protection structurel, préservant la durabilité des fondations et du soubassement.
Matériaux de construction pour murs porteurs et cloisons
Le choix des matériaux de construction pour les murs porteurs et les cloisons conditionne la résistance mécanique, l’isolation thermique, l’inertie et l’acoustique du bâtiment. Chaque système constructif présente ses avantages, ses limites et des règles de mise en œuvre spécifiques. En tant que maître d’ouvrage ou professionnel du BTP, vous devez arbitrer entre performances structurelles, contraintes réglementaires RE2020, budget et facilité d’exécution sur chantier.
Les solutions traditionnelles en béton et en brique coexistent aujourd’hui avec des systèmes industrialisés en béton cellulaire, en ossature bois ou en acier. Cette diversité permet d’optimiser la construction des murs et structures verticales en fonction du climat, du type de sol et des exigences de confort des occupants.

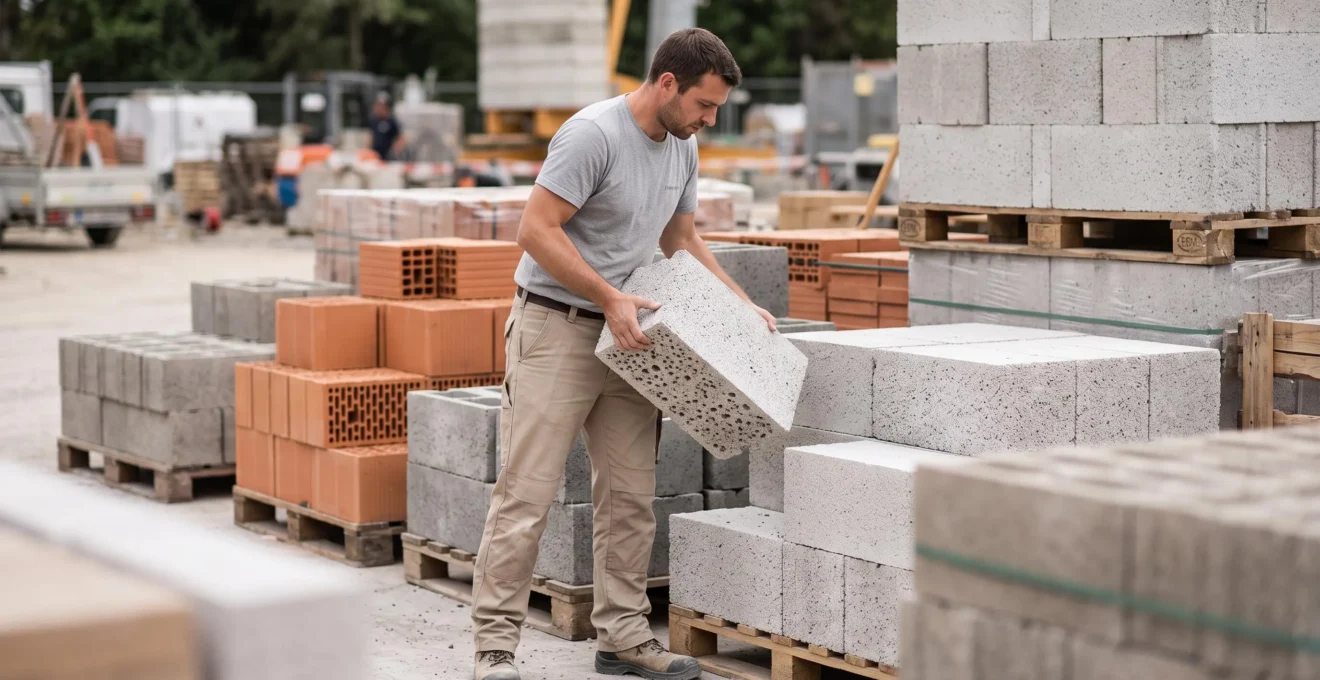

Blocs béton cellulaire ytong et siporex
Le béton cellulaire autoclavé, commercialisé notamment sous les marques Ytong et Siporex, se distingue par sa légèreté et ses performances thermiques intrinsèques. Composé de sable, chaux, ciment et poudre d’aluminium, il renferme une multitude de microbulles d’air jouant le rôle d’isolant naturel. Pour une maison individuelle, un bloc de 25 à 30 cm d’épaisseur permet déjà d’atteindre une résistance thermique R intéressante dans une démarche RE2020, surtout associé à une isolation complémentaire.
Sur le plan structurel, les blocs de béton cellulaire offrent une résistance à la compression suffisante pour constituer des murs porteurs en R+1 ou R+2, à condition de respecter le calepinage et les zones de chaînage vertical et horizontal. Leur mise en œuvre se fait à joint mince, à l’aide de mortiers-colles spécifiques, garantissant une excellente planéité des parois. Vous apprécierez aussi leur facilité de découpe et de saignée, qui simplifie l’intégration des réseaux électriques et sanitaires.
En revanche, le béton cellulaire nécessite une protection adaptée en façade, via un enduit hydraulique compatible ou un bardage ventilé, pour assurer sa durabilité face aux cycles gel-dégel. Du point de vue acoustique, ses performances sont correctes mais inférieures à celles d’un voile béton plein ou d’une brique pleine, ce qui peut demander une correction phonique intérieure dans les zones bruyantes.
Briques monomur porotherm et terre cuite
Les briques monomur en terre cuite, comme les systèmes Porotherm, combinent structure porteuse et isolation thermique dans un seul bloc. Grâce à leurs alvéoles remplies d’air ou de laine minérale, elles offrent un compromis intéressant entre inertie thermique et résistance mécanique. Pour une construction de murs porteurs performants, des épaisseurs de 30 à 42,5 cm sont couramment utilisées, permettant de limiter l’apport d’isolation complémentaire tout en répondant aux objectifs de confort d’été.
La pose des briques monomur s’effectue également à joint mince, ce qui réduit les ponts thermiques et améliore la régularité des façades. Les fabricants proposent des accessoires dédiés (poutrelles, planelles, linteaux isolés) qui facilitent le traitement des points singuliers, notamment au niveau des ouvertures et des abouts de plancher. Sur chantier, une attention particulière doit être portée à la protection des briques contre la pluie avant enduisage, afin d’éviter les désordres liés aux remontées capillaires.
Du point de vue environnemental, la terre cuite bénéficie d’un bon retour d’expérience et d’une filière de recyclage en développement. Son inertie thermique agit comme un volant qui emmagasine et restitue la chaleur, comparable à un radiateur à chaleur douce intégré aux parois. Les briques monomur Porotherm s’adaptent particulièrement bien aux zones climatiques contrastées, où l’on recherche un confort d’été sans climatisation, tout en maintenant une enveloppe solide et durable.
Béton banché et voiles en béton armé
Le béton banché et les voiles en béton armé constituent la solution de référence pour les bâtiments nécessitant une résistance élevée, une grande hauteur ou une forte performance au feu. Réalisés à l’aide de banches métalliques ou de coffrages manuportables, ces murs porteurs présentent une continuité structurelle idéale pour reprendre les charges verticales et horizontales (vent, séisme). Ils sont particulièrement indiqués pour les sous-sols, les cages d’escalier, les noyaux d’ascenseurs et les immeubles collectifs.
La mise en œuvre des voiles en béton armé implique un ferraillage précis, conforme aux Eurocodes et aux règles parasismiques, avec une gestion rigoureuse des recouvrements d’armatures et des zones de forte sollicitation. Le béton doit être vibré de manière homogène pour éviter les nids de gravier et les défauts de compacité, qui sont des sources de pathologies futures. L’enrobage des aciers, la qualité du coffrage et le traitement des joints de reprise de bétonnage conditionnent la durabilité de l’ouvrage.
Sur le plan thermique, le voile béton brut présente une faible résistance et doit être complété par une isolation thermique par l’extérieur ou par l’intérieur. En revanche, son inertie thermique élevée contribue fortement au confort des occupants, en stabilisant les variations de température. Pour optimiser la construction des structures verticales en béton banché, on associe souvent ce système à des rupteurs de ponts thermiques au niveau des balcons et des planchers intermédiaires.
Ossatures bois douglas et épicéa lamellé-collé
Les ossatures bois, réalisées en Douglas ou en épicéa lamellé-collé, connaissent un essor important avec la montée en puissance de la construction bas carbone. Ce système repose sur une trame de montants et traverses en bois, assemblés mécaniquement, qui forment la structure verticale du bâtiment. Les vides sont ensuite remplis d’isolant (laine minérale, fibre de bois, ouate de cellulose), ce qui permet d’atteindre des performances thermiques très élevées avec des épaisseurs maîtrisées.
Le Douglas, naturellement durable et résistant aux insectes, est privilégié pour les zones exposées et les éléments structurels soumis à l’humidité. L’épicéa lamellé-collé, quant à lui, offre une grande stabilité dimensionnelle et permet la réalisation de portées importantes sans poteaux intermédiaires. Les assemblages sont réalisés à l’aide de connecteurs métalliques, d’angles renforcés et de vis structurelles, conformément aux prescriptions du DTU 31.2 pour la construction de murs à ossature bois.
Pour garantir la pérennité des ossatures bois, une ventilation efficace des parois et une protection contre les remontées d’humidité sont indispensables. On met en place un pare-vapeur côté intérieur et une membrane pare-pluie côté extérieur, associée à un bardage ventilé ou un enduit sur isolant. Ce système fonctionne comme un manteau respirant : il protège l’ossature tout en permettant aux parois de gérer la migration de vapeur d’eau, réduisant ainsi les risques de condensation interne et de pourriture.
Structures métalliques acier S235 et S355
Les structures métalliques en acier S235 et S355 sont prisées pour leur légèreté, leur rapidité de montage et leur capacité à franchir de grandes portées. Elles sont constituées de poteaux, poutres, contreventements et liernes assemblés par boulonnage ou soudage, formant un squelette sur lequel viennent se fixer des planchers collaborants et des façades légères. L’acier S235 convient aux constructions standard, tandis que le S355, plus résistant, est réservé aux structures fortement sollicitées ou aux grandes portées.
La conception des structures verticales métalliques se fait selon l’Eurocode 3, qui définit les vérifications en résistance, stabilité globale et flambement. Une attention particulière doit être portée au traitement anticorrosion (galvanisation, peinture intumescente) et à la protection au feu, via des flocages ou des habillages en plaques de plâtre. En associant l’acier à des voiles béton ou à des noyaux de contreventement, on obtient des structures mixtes offrant une grande liberté architecturale.
Dans le cadre d’une construction de murs et structures verticales en acier, les façades sont souvent réalisées en murs rideaux, panneaux sandwich isolés ou bardages rapportés. Cette approche permet de dissocier la fonction porteuse de la fonction enveloppe, facilitant les futures rénovations énergétiques. La modularité de l’acier permet ainsi de répondre aux exigences croissantes en matière de performance thermique et acoustique.
Techniques de maçonnerie et assemblage structural
Au-delà du choix des matériaux, la qualité de la construction des murs repose sur les techniques de maçonnerie et l’assemblage structural des différents éléments. Mortiers, chaînages, liaisons plancher-mur et dispositifs de contreventement doivent fonctionner de manière cohérente pour assurer la stabilité globale de l’ouvrage. Un détail négligé à ce stade peut se traduire, quelques années plus tard, par des fissures, des désordres structurels ou des pertes de performance thermique.
La maîtrise de la compatibilité des supports, des dilatations différentielles et des points singuliers, tout en respectant les prescriptions des DTU et des Eurocodes, garantit un assemblage durable entre des matériaux parfois très différents. Les mortiers-colles, les chaînages et les systèmes de contreventement constituent les piliers de cette cohérence structurelle.
Mortiers-colles weber et parex pour pose à joints minces
La pose à joints minces s’est imposée comme une technique de référence pour les blocs béton cellulaire et les briques rectifiées. Les mortiers-colles proposés par des fabricants comme Weber ou Parex sont formulés pour offrir une adhérence élevée avec une épaisseur de joint réduite, de l’ordre de 1 à 3 mm. Cette faible épaisseur limite les ponts thermiques linéaires et améliore la régularité des parois, ce qui facilite ensuite la pose des enduits et isolants.
Sur le plan pratique, le support doit être parfaitement plan et dépoussiéré, avec un premier lit réglé au mortier traditionnel pour rattraper les éventuels défauts de niveau. Le mortier-colle est ensuite appliqué à l’aide d’une taloche crantée ou d’un peigne adapté au format des blocs, en veillant à ne pas dépasser le temps ouvert indiqué par le fabricant. Une pression régulière est exercée lors de la pose afin d’obtenir un bon écrasement du joint et une répartition homogène du produit.
En termes de durabilité, ces mortiers-colles sont conçus pour résister aux mouvements différentiels modestes et aux variations hygrométriques. Ils assurent la liaison entre les éléments tout en limitant les épaisseurs inutiles. Le respect des dosages d’eau, des températures de mise en œuvre et des temps de séchage est essentiel pour éviter les décollements ou les fissurations fines au droit des joints.
Chaînages horizontaux et verticaux selon DTU 20.1
Les chaînages horizontaux et verticaux sont détaillés par le DTU 20.1 qui encadre la construction des murs en maçonnerie. Ces éléments en béton armé relient les différentes parties du bâtiment et sont indispensables à la stabilité d’ensemble, notamment en zone sismique ou sur sols sensibles. On distingue le chaînage bas au niveau du plancher bas, les chaînages intermédiaires au droit des planchers d’étage, et le chaînage haut sous la toiture ou le dernier plancher.
Les dimensions courantes des chaînages horizontaux sont de l’ordre de 15 x 20 cm pour les niveaux intermédiaires, avec un ferraillage minimal de 4 HA10, tandis que les chaînages verticaux en angle ou en refend présentent des sections de 15 x 15 cm. Les armatures doivent être continues, avec des recouvrements d’au moins 40 fois le diamètre des barres, et des liaisons croisées soigneusement ligaturées. Le béton utilisé est généralement de classe C25/30, vibré ou au minimum convenablement taloché pour assurer un bon enrobage.
En pratique, les blocs d’angle, les blocs en U ou les blocs à bancher facilitent l’intégration des chaînages dans la maçonnerie. Ces éléments solidarisent les murs porteurs et assurent la transmission des efforts vers les fondations, fonctionnant comme une cage thoracique structurelle. Le respect scrupuleux des dispositions du DTU 20.1 est un point clé pour prévenir les fissures diagonales, les désordres de façade et les faiblesses structurelles en cas de séisme.
Liaisons plancher-mur et points singuliers
Les liaisons entre planchers et murs constituent des points stratégiques pour la stabilité et la performance thermique du bâtiment. Au niveau structurel, les planchers (béton, bois ou acier collaborant) doivent être correctement ancrés dans les murs porteurs ou les poutres périphériques, afin de reprendre les efforts horizontaux et d’assurer le rôle de diaphragme rigide. Cette continuité structurelle permet de répartir les charges de vent et de séisme sur l’ensemble du système porteur.
Dans le cas d’un plancher béton sur murs en maçonnerie, des boîtes d’attente, barres en attente ou connecteurs spécifiques sont mis en œuvre pour assurer l’ancrage. Pour les planchers bois, des sabots métalliques, cornières ou équerres renforcées sont fixés dans la maçonnerie au moyen de scellements chimiques ou de chevilles lourdes. Il convient de respecter les espacements minimaux entre ancrages et bords de murs pour éviter les éclatements locaux.
Les points singuliers, comme les jonctions plancher-façade ou plancher-balcon, sont aussi des zones sensibles en termes de ponts thermiques et d’infiltrations. L’utilisation de rupteurs thermiques, de bandes d’arase étanches et de relevés d’étanchéité soigneusement dimensionnés est indispensable. Ces détails fonctionnent comme des joints articulés : mal conçus, ils deviennent les maillons faibles de la chaîne, mais correctement traités, ils assurent la continuité thermique et l’étanchéité tout en autorisant les mouvements différenciés.
Raidisseurs et contreventements antisismiques
Dans les zones à sismicité modérée ou forte, les raidisseurs et systèmes de contreventement jouent un rôle fondamental dans la stabilité des structures verticales. Ils ont pour mission de reprendre les efforts horizontaux générés par les séismes et de les transmettre aux fondations, sans rupture ni concentration excessive de contraintes. Les Eurocodes et les règles PS-MI précisent les dispositions à respecter pour chaque système constructif (maçonnerie, béton armé, ossature bois ou acier).
En maçonnerie, les raidisseurs sont constitués de voiles en béton armé, de refends porteurs ou de murs de contreventement disposés judicieusement dans le plan de la construction. En ossature bois ou métallique, le contreventement est assuré par des panneaux dérivés du bois (OSB, contreplaqué), des croix de Saint-André métalliques ou des voiles travaillants en béton. La clé consiste à disposer ces éléments de manière symétrique et continue sur la hauteur du bâtiment, afin d’éviter les torsions excessives.
La conception antisismique recherche un équilibre en mouvement : le bâtiment doit accepter de se déformer légèrement sans rompre. C’est pourquoi la ductilité des matériaux, la qualité des ancrages et la continuité des chaînages sont autant d’éléments critiques. En faisant appel à un bureau d’études structure spécialisé, vous sécurisez le dimensionnement de ces raidisseurs et maximisez la résilience de l’ouvrage face aux aléas sismiques.
Isolation thermique et réglementation RT2012/RE2020
L’isolation thermique intégrée aux murs est devenue un enjeu central avec la généralisation des réglementations RT2012 puis RE2020. L’objectif n’est plus seulement de respecter un coefficient U maximal, mais de garantir un confort hiver comme été, tout en maîtrisant les consommations énergétiques et l’empreinte carbone sur l’ensemble du cycle de vie. Pour cela, plusieurs solutions sont possibles : isolation thermique par l’intérieur (ITI), par l’extérieur (ITE) ou systèmes hybrides intégrés directement dans l’épaisseur du mur.
Les solutions de type brique monomur ou béton cellulaire offrent une première barrière isolante grâce à leur structure alvéolaire. Elles sont souvent complétées par une ITI sous ossature métallique avec laine minérale, ou par une ITE en polystyrène, laine de roche ou laine de bois enduite. Dans le cas des ossatures bois, l’isolant est intégré dans l’ossature même, puis complété par un isolant supplémentaire extérieur pour limiter les ponts thermiques liés aux montants.
Pour optimiser la performance thermique des murs porteurs, il est essentiel de traiter les liaisons entre murs et planchers, murs et menuiseries, ainsi que les raccords avec la toiture. Des rupteurs de ponts thermiques, des tapées d’isolation et des appuis de baies adaptés sont alors mis en œuvre. Il convient de raisonner l’isolation comme une enveloppe continue : toute discontinuité non maîtrisée se traduit par une zone de déperdition et potentiellement par des risques de condensation.
RT2012 et RE2020 : La RT2012 a imposé une consommation d’énergie primaire maximale de 50 kWh/m².an en moyenne, modulée selon la zone climatique, en poussant à améliorer l’isolation des murs, l’étanchéité à l’air et l’inertie des bâtiments. Depuis 2022, la RE2020 va plus loin en intégrant la dimension carbone sur l’ensemble du cycle de vie du bâtiment, renforçant ainsi l’intérêt pour les matériaux biosourcés et les structures légères performantes.
Pour la construction des murs et structures verticales, la RE2020 impose de concilier performance thermique, confort d’été et réduction de l’empreinte carbone. Les systèmes à forte inertie (béton, brique) restent pertinents pour le confort d’été, mais doivent s’accompagner d’isolants à faible impact environnemental et de conceptions bioclimatiques (protections solaires, ventilation naturelle). Les solutions bois, béton cellulaire ou brique terre cuite optimisée trouvent naturellement leur place dans cette nouvelle logique réglementaire.
Au quotidien, cela se traduit par une collaboration renforcée entre architectes, bureaux d’études thermiques et bureaux d’études structure. Les choix de matériaux, d’épaisseurs de murs, de type d’isolant et de traitement des ponts thermiques sont réalisés dès l’esquisse du projet. Cette approche intégrée garantit que les murs porteurs et cloisons ne sont pas seulement conformes sur le plan structurel, mais aussi optimisés pour répondre durablement aux exigences énergétiques et environnementales.
Contrôle qualité et pathologies courantes des structures verticales

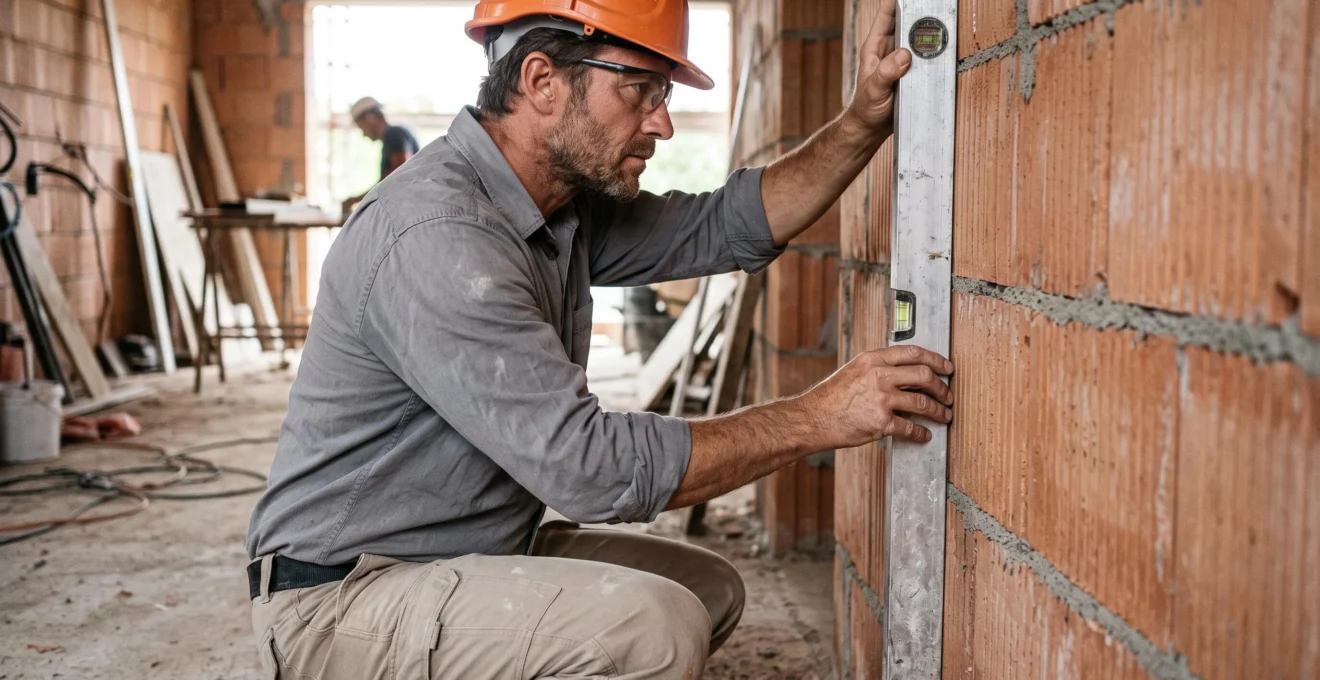

Le contrôle qualité des structures verticales commence dès le terrassement et se poursuit tout au long du gros œuvre. Relevés topographiques, vérifications des armatures, contrôles de conformité des bétons et essais de résistance sont autant d’étapes clés. Un suivi rigoureux permet de détecter rapidement les écarts par rapport aux plans d’exécution et aux DTU, et d’y remédier avant qu’ils ne se transforment en pathologies coûteuses.
Parmi les pathologies fréquentes des murs porteurs, on retrouve les fissures verticales ou diagonales, les décollements d’enduits, les infiltrations en pied de mur et les désordres liés aux mouvements différentiels des fondations. Les fissures en escalier au droit des joints de maçonnerie sont souvent révélatrices de tassements différentiels ou de chaînages insuffisants. Les infiltrations récurrentes, quant à elles, pointent généralement un défaut d’étanchéité ou de drainage périphérique.
La prévention de ces désordres passe par une conception soignée, une exécution conforme aux règles de l’art et une vigilance particulière aux points singuliers (angles, ouvertures, jonctions planchers-murs). Des inspections régulières, y compris quelques années après la réception, permettent d’anticiper les réparations et de garantir la durabilité de l’ouvrage. En traitant les murs et structures verticales comme un système global plutôt que comme une simple superposition de matériaux, vous réduisez considérablement le risque de pathologies et assurez la pérennité de votre bâtiment.
